Setting Program Motorola Radio GM338


By Khooching Maha, Contributor.

       Setelah sebelumnya saya menulis tentang cara membuat Universal Radio Interface Box  atau R.I.B.Universal, saya anggap pembaca sudah berhasil membuatnya karena rib ini sangat simpel dan mudah untuk dibangun walau begitu jika pembaca mengalami masalah dalam membuat rib ini silahkan menghubungi saya melalui menu CONTACT ME atau mengisi kolom komentar dibawah posting GRATIS.
        Baiklah sekarang kita mulai hal-hal umum cara setting motorola GM338, untuk melakukan setting motorola radio anda wajib memiliki.
  • Laptop atau komputer (Tidak perlu spesifikasi tinggi).

Pada tutorial ini saya menggunakan CPS R06.12.02AZ

R.I.B Buatan sendiri bisa digunakan untuk berbagai merek radio

  • Untuk laptop atau komputer yang tidak memiliki port DB9 anda perlu membeli kabel converter serial RS232 (atau converter USB to DB9)
Kabel Converter RS232 saya Menggunakan BAFO-812

  •  terakhir tentu saja Radio motorola untuk diprogram.
Motorola GM338 VHF
       Pertama instal dahulu software Profesional Radio CPS motorola yang sudah anda download, nyalakan radio motorola anda kemudian hubungkan radio kekomputer melalui radio interface box dan kabel serial RS232 (jika diperlukan)
  • Klik Start >All program>Motorola>Profesional Radio>Profesional Radio CPS R06.12.02AZ
  •  Klik file pada pojok kiri atas>Read device>select port (Komputer saya pada COM5) Klik OK.
  • Bila tampilan seperti gambar dibawah ini masukan Password>klik OK atau kalau anda lupa atau tidak tahu passwordnya,anda perlu menginstal  Crack ProRadio.Exe (Disable Password) cara menggunakannya sudah saya sertakan didalam file RAR. Lanjut......

  • Setelah anda klik OK akan terlihan seperti gambar ini:

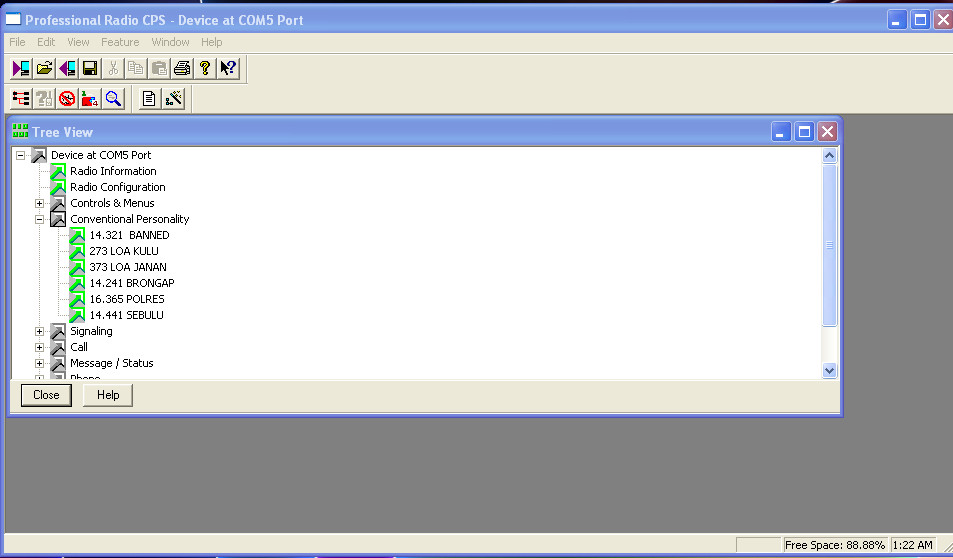

  • Klik tanda + pada kolom Tree view
  • Klik tanda + pada kolom Conventional Personality klik ICON warna hijau dibawahnya akan tampil seperti ini:
  • Pada kolom Alias isi dengan nama CH yang ingin anda tampilkan pada display radio.
  • Channel Bandwidth (KHz) isi dengan angka 12,5 atau 25 juga boleh hanya saja signal kurang tajam.
  • RX Frequency (MHz) diisi dengan frequency reciev atau frequency anda menerima signal.
  • Squelch Type isi dengan CSQ untuk normal, TPL atau DPL untuk menerima transmiter yang menggunakan tone squelch.
  •  TX frequency (MHz) isi dengan frequency dimana anda transmit.
  •  Squelch Type isi dengan CSQ untuk normal atau TPL/DPL bila anda mau menggunakan Tone squelch.
  • Setelah selesai KLIK icon + warna hijau dibagian bawah untuk menambah CH tanda X merah untuk menghapus CH,buatlah sebanyak yang anda mau (128 CH untuk GM338)
 Setelah selesai anda mengisi frequency pada kolom  Conventional Personality bukan berarti ini sudah tampil pada display radio (entah sengaja atau tidak kebanyakan tutorial blog lain hanya sampai pada step ini), anda masih perlu menambahkan ini pada kolom Personality Assignment to Zone caranya sebagai berikut:

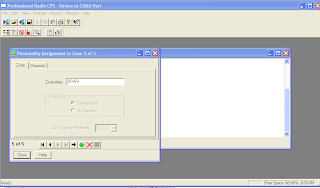

  • Klik Personality Assignment to Zone pada bagian paling bawah.Klik icon warna hijau pada kolom yang terbuka dibawahnya
  • Buatlah beberapa Zone dengan meng-klik tanda + warna hijau untuk memisahkan kategori frequency yang anda buat pada kolom Conventional Personality, misalnya Zone 1 untuk frequency ORARI zone 2 untuk frequency yang digunakan RAPI zone 3 untuk frequency yang digunakan POLISI dst (Terserah anda)
  • Klik Zone isi Zone Alias dengan nama ORARI (terserah anda)
  • Klik Channels klik kiri kolom angka lanjut klik kanan klik Add at end klik delete untuk menghapus
  • Klik kiri pada tulisan Conventional klik kiri lagi pada tanda panah kebawah (nomor urut Conventional ini akan berjumlah sama dengan jumlah frequency yang anda buat pada menu Convrntional Personality) ini mengarah pada frequency yang anda buat pada menu Conventional Personality perhatikan jika anda membuat frequency ORARI pada Conventional Personality1 masukkanlah pada Conventional1 supaya zone teratur dan anda tidak salah masuk pada frequency lain bila nanti anda transmit, lakukan sampai selesai.kemudian lanjut pada zone yang lain.






  • Setelah semua selesai klik File> Save tunggu sampai proses perubahan tersimpan pada radio kemudian Close terserah anda apakah hasil perubahan mau disimpan dikomputer atau tidak,sebaiknya disimpan siapa tau anda perlukan dikemudian hari.

Isi tutorial ini sudah di uji coba di Lab Tiara Electronics
Dan berjalan dengan baik

Semoga bermanfaat,bila ada yang kurang jelas silahkan menghubungi saya pada menu Contact Me atau mengisi kolom komentar



TERIMA KASIH ATAS KUNJUNGAN ANDA

Build a Universal R.I.B ( Radio Interface Box)




By Khooching Maha, Contributor.

Ketika bermaksud  membuat alat program radio atau R.I.B. (Universal Radio Interface) saya mau alat ini bisa saya gunakan untuk memprogram berbagai jenis radio transmitter baik motorola,icom,kenwood,yaesu dll.Selain itu tentu saja komponen yang digunakan harus tersedia dipasaran. Setelah googling akhirnya pilihan saya jatuh pada satu skema yang cukup simpel namun memenuhi syarat yang saya inginkan.


      Skema Radio Interface Box

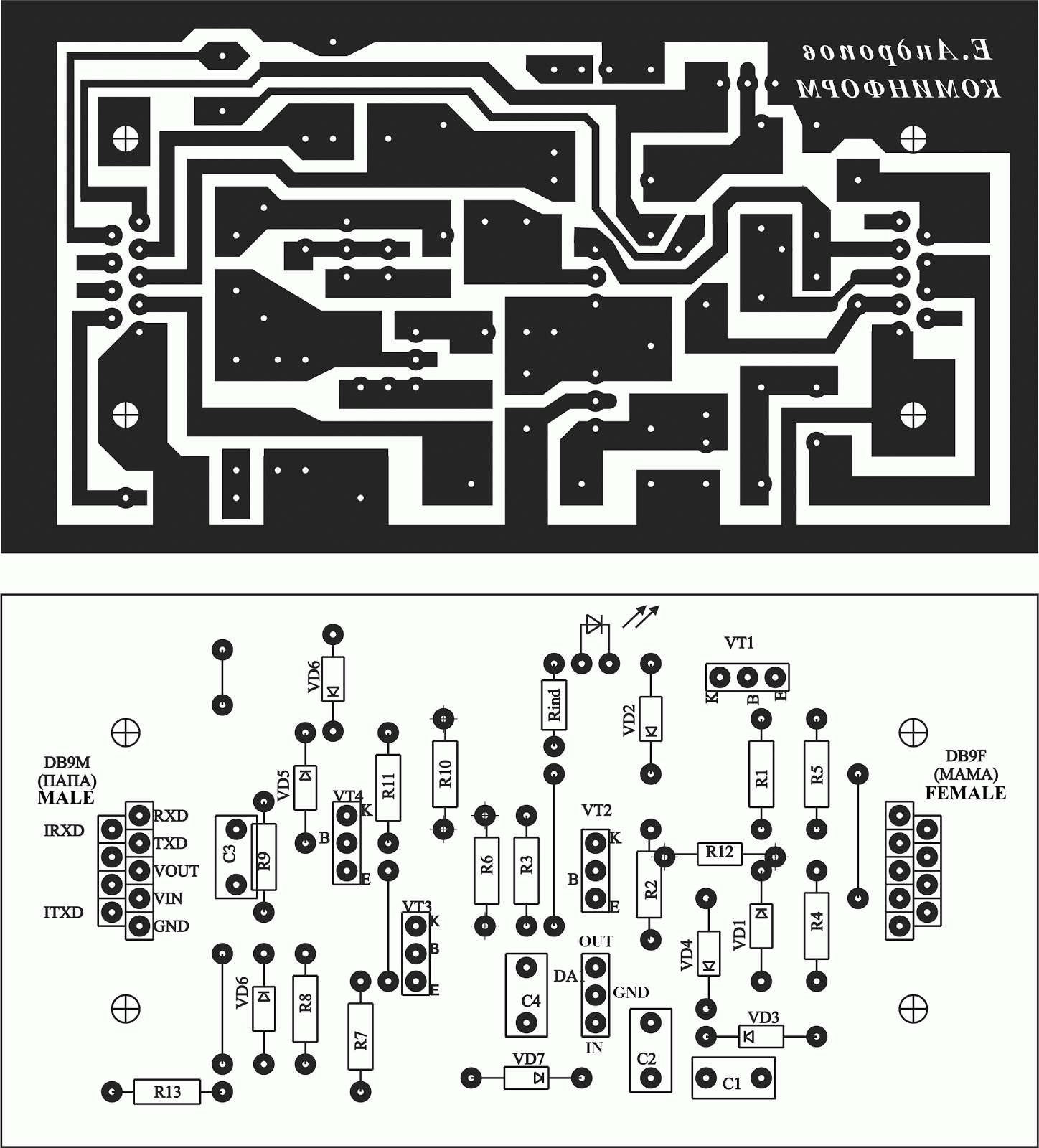

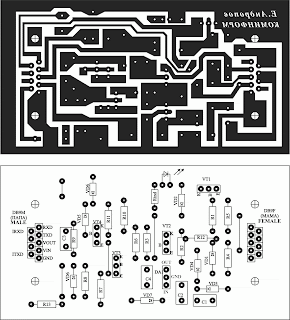

                                                               PCB dan tata letak komponen



Setelah komponen terpasang




Pinout DB9 male to Radio





Setelah dikemas




 Serial RS232 penghubung kekomputer






Percobaan Read Device Motorola Radio GM338





                                                              Berhasil Disable Password





                                                                    ALL REGION




Daftar komponen :
 Resistor       :R1-R3-R4-R5-R6-R10-R12 =  47K
                     R2-R7                                   = 33K
                     R8                                         = 470K
                     R9                                         = 100K
                     R11                                       = 270K
Capacitor    : C1=C2                                  = 100N
                     C3                                         = 22pf
                     C4                                         = 4,7uf/50volt
Diode          : D1-D8                                   = IN4148
Transisitor   : VT1-VT3-VT4                       = BC547
                     VT2                                        = BC557
IC               ; DA 1                                      = LP2950A (78L05/LM7805)
Connector   : To PC                                     = DB9 female
                     To Radio                                 = DB9 Male
Box             :                                                = Option




                                                      Contoh koneksi antara RIB dan Radio




Sumber : http://www.cqham.ru/uniprog2_eng.html



Software CPS R06.12.02AZ (Motorola)

Software ProRadio Exe (disable password)


Tutorial ini sudah di uji coba di lab Tiara Electronics
Dan berjalan dengan baik

SEMOGA BERMANFA'AT

Eeprom Programmer



  • Membuat eeprom programmer seperti ini sangat mudah dan sangat murah,dipasaran programmer ini dijual dengan harga antara 150 sampai 200 ribu rupiah,jika  membuat sendiri  biaya yang diperlukan tidak lebih dari 15 ribu rupiah. dengan menggunakan connector db9 kabel semua komponen bisa masuk kedalam connector sehingga tidak memerlukan kemasan.
  •


Ini contoh programmer yang dijual dengan harga Rp.175.000 setelah dibongkar skema yang digunakan sama dengan skema pada gambar ke 2
Gambar 1

Skema lain prinsip kerja sama saja

Gambar 2
Software Gratis Klik gambar

Proteksi Televisi Panasonic


                                                                   Panasonic
Panasonic MN152810TT, AN5606K
Masukan Proteksi
Detektor
Yang Dideteksi
Tegangan Normal
Menonaktifkan Proteksi
Pin No.20 IC601 (0 Volt)
R428 (56K)
Vertikal Output
R428 = 0 Volt
Lepaskan R428
D522
Heater / X-ray
Anoda D522 = 0 Volt
Lepaskan D522
Q451
Tegangan 24V
Collector Q451 = 0 Volt
Lepaskan Q451
Q503
Tegangan 12V.
Collector Q503 = 0 Volt
Lepaskan Q503
Pin No.50 IC1102 (5.3 Volt)
Q1136
Sinkronisasi Video
Pin No.50 IC1102 = 5.3 Volt
Lepaskan Q1136
Panasonic MN152810TTD6, AN5607K
Masukan Proteksi
Detektor
Yang Dideteksi
Tegangan Normal
Menonaktifkan Proteksi
Pin No.20 IC601 (0 Volt)
R474 (47K)
Vertikal Output
R474 = 0 Volt
Lepaskan R474
Q451
Tegangan 24V
Collector Q451 = 0 Volt
Lepaskan Q451
Q503
Tegangan 12V
Collector Q503 = 0 Volt
Lepaskan Q503
Pin No.50 IC1102 (5.3 volt)
Q1136
Sinkronisasi Video
Pin No.50 IC1102 = 5.3 Volt
Lepaskan Q1136
Panasonic GOLD Series, MN1528111, AN5192K-A
Masukan Proteksi
Detektor
Yang Dideteksi
Tegangan Normal
Menonaktifkan Proteksi
Pin No.55 IC601 (0 Volt)
D544 (MA410B)
X-ray
Anoda D544 = 0 Volt
Lepaskan D544
R426 (56K)
Vertikal Output
R426 = 0 Volt
Lepaskan R426
Q503 (A564)
Tegangan 12V
Collector Q503 = 0 Volt
Lepaskan Q503
Q451 (A564)
Tegangan 24V
Collector Q451 = 0 Volt
Lepaskan Q451
Panasonic MX-5A Chassis, MN1871681TFK, M52770ASP
Masukan Proteksi
Detektor
Yang Dideteksi
Tegangan Normal
Menonaktifkan Proteksi
Pin No.36 IC601 (0 Volt)
D590 (MA4108)
X-ray
Anoda D590 = 0 Volt
Lepaskan D590
Q580 (B709)
Tegangan 24V
Collector Q580 = 0 Volt
Lepaskan Q580
Q581 (B709)
Tegangan 9V
Collector Q581 = 0 Volt
Lepaskan Q581

Proteksi Televisi LG


LG


Model / Series
Masukan Proteksi
enMonaktifkan Pusat Proteksi
Detektor
Yang Dideteksi
Menonaktifkan Proteksi
Chasis MC-83A
Pin No.8 IC 01(M37272M) = 4V
Lepaskan Q16 (C3198Y)
D401
Heater / X-Ray
Lepaskan D401
D402
Tegangan 115V
Lepaskan D402
Chasis MC-84A
Pin No.41 IC 01(CXP86324) = 3.8V
Lepaskan R57 (100 Ω)
D301
Tegangan 16V
Lepaskan D301
D303
Tegangan 45V
Lepaskan D303
D744
Heater / X-Ray
Lepaskan D744
Chasis MC-64A
Pin No.20 IC 01(LG8634-15D) = 5V
Lepaskan JP102
Q302
Vertikal Output
Lepaskan Q302
D408
Tegangan pada T402
Lepaskan D408
D415
Tegangan 8V
Lepaskan D415
D8002
Heater / X-Ray
Lepaskan D8002
D416
Tegangan 8V
Lepaskan D416
Chasis MC-059
Pin No.25 IC 501(LG631) = 5V
Lepaskan Q16(C103)
Q403
Tegangan 110V
Lepaskan R423 (12K)
D303
Vertikal
Lepaskan D303
D401
Heater / X-Ray
Lepaskan D401

Proteksi TV Polytron



Model / Series
Detektor
Yang Dideteksi
Tegangan Normal
Menonaktifkan Proteksi
DIVA Series, DIPE Series
Pin No.62 IC HBT-00-0X
Vertikal Output
5 Volt
Suntik Pin No.62 tegangan 5V
EXCEL Series
Pin No.61 STV223X
BCL (Beam Current Limiter)
5 Volt
Lepaskan J345
BML Chasis (MX25203MS, MX-0323)
Pin No16 IC701(HBM-00-XX)
Vertikal Output
5 Volt
Suntik Pin No.16 tegangan 5V
Pin No.46 IC301 (STV228X)
BCL (Beam Current Limiter) Lewat D304
5 Volt
Lepaskan D304

Proteksi TV Sanyo




Model / Series
Masukan Proteksi
Detektor
Yang Dideteksi
Menonaktifkan Proteksi
Chasis FC-3A
Pin No.27 IC Micom
(LC 8634XX / LC 8632XX, QXXAVB864P, QXXAVC044P)
Me-nonaktifkan protek utama,
lepaskan R830 (1 K ohm)
Q527
Vertical
Lepaskan RQ527
D681
Tegangan 9V
Lepaskan D681
D682
Tegangan 24V
Lepaskan D682
Q449, D468
X-Ray
Lepaskan Q449 & D468
D664
Tegangan 12V
Lepaskan D664
D486
Tegangan 180V
Lepaskan D486
Chasis EB-2A, AA1-A
Pin No.31 IC Micom (QXXAAC22XX)
D392
Tegangan 24V
Lepaskan D392
D393
Tegangan 12V
Lepaskan D393
D391
Tegangan 180V
Lepaskan D391
Chasis AC-1A
Pin No.41 IC Micom (QXXAAC23XX)
D445
ABL/X-Ray
Lepaskan D445
D492
Tegangan 180V
Lepaskan D492
D655
Tegangan 8V
Lepaskan D655
D654
Tegangan 12V
Lepaskan D654
Q527
Vertikal Out
Lepaskan Q527
D646
Tegangan 24V
Lepaskan D646
Chasis A-3A
Pin No.15 IC Micom (M34300N4-XXXSP)
D792
Tegangan 9V
Lepaskan D792
CG21XS2
Pin No.23 IC Jungle (LA769XX)

Power fail
Lepaskan J830
